1. Arbetsprincip:
Elektromagnetisk flödesmätare är en flödesmätare som använder principen om elektromagnetisk induktion för att noggrant mäta och övervaka flödet av ledande vätska i rörledningar. Den består av en sensor som består av två elektromagneter som genererar ett magnetfält vinkelrätt mot flödesriktningen och en ledande vätska passerar genom den.
När vätskan strömmar genom magnetfältet skär den av magnetfältslinjerna och genererar en spänning som är proportionell mot vätskeflödet. Sensorn omvandlar sedan denna spänning till en signal som skickas till omvandlaren.
En sändare ansluten till sensorn förstärker signalen och omvandlar den till en linjär utgång proportionell mot flödet.
Denna typ av flödesmätare är mycket noggrann och pålitlig och lämpar sig för en mängd olika vätskor, inklusive syror, alkalier och slurryer, avloppsvatten och avloppsvatten. Den påverkas inte heller av förändringar i vätskedensitet, viskositet och temperatur.
Sammantaget är denna flödesmätare det bästa instrumentet för alla industrier som kräver noggrann mätning och övervakning av vätskeflödet. Det spelar en mycket viktig roll för att säkerställa effektiv processkontroll, förebygga läckor och minska avfallet.
Magnetiska flödesmätare är idealiska för att mäta flödet av ledande vätskor såsom: vatten, drycker, öl, mjölk, syror, alkalier, avloppsvatten, massaslam och elektrolyter. Mätaren är mer exakt än andra flödesmätare och ger en signal oberoende av tryck, densitet, viskositet och temperatur. Enheten är också enkel att installera, använda och underhålla, vilket ger år av tillförlitliga, exakta flödesavläsningar.
|
|
| Arbetsprincip för elektromagnetisk flödessensor |
2. Huvudteknikens prestanda:
*Nominell diameter (mm)
6,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000,1200,1400,1600,1800,2000,2200,2400,2600,2800,3000
* Noggrannhet
±0.2%,±0.5%
*Mätområde (hastighet)
0.01 m/s至15m/s
*Konduktivitet hos uppmätt medium
Mer än 20μs/cm
*Nominellt tryck (Mpa)
Sensorernas nominella tryck（Detta är standardtryck, kan förlängas, kontakta vår säljare）
|
Nominell diameter（mm） |
10-50 |
65-300 |
350-1000 |
1200-3000 |
|
Nominellt tryck (MPa) |
4.0 |
1.6 |
1.0 |
0.6 |
3. Tabellen för val av foder är följande:
|
Liner |
Huvudprestation |
|
Sudd |
Bra elasticitet och slitstyrka; men inte resistent mot frätande vätskor som syror och alkalier |
|
PTFE |
De kemiska egenskaperna hos polytetrafluoreten (PTFE) är de mest stabila bland alla plaster, och den är resistent mot kokande saltsyra, svavelsyra, regenvatten, koncentrerad alkali och olika organiska lösningar; Livsmedelskvalitet: När man mäter matvätskor är PTFE-foder förstahandsvalet; |
|
PFA |
De kemiska egenskaperna liknar PTFE, med god motståndskraft mot negativt tryck och livsmedelskvalitet; användningskostnaden är högre än PTFE; |
4. Tabellen för val av elektroder är följande:
|
Elektrodmaterial |
Huvudprestanda och tillämpning |
|
SS316L |
Används för industrivatten, hushållsvatten, avlopp, avloppsvatten, massa, lera, etc., inte korrosionsbeständig; lämplig för petroleum, kemi, metallurgi och andra industrier samt kommunala och miljöskyddsområden; jordbruksmark bevattningsvatten, |
|
HB |
Med god korrosionsbeständighet mot alla koncentrationer av saltsyra under kokpunkten; även motstå svavelsyra, fosforsyra, fluorvätesyra, organisk syra och andra icke-oxiderande syror, alkali och saltsyra etc. |
|
HC |
Den har stark syrakorrosionsbeständighet och motståndskraft mot icke-oxiderande syror, såsom blandningar av salpetersyra, kromsyra och svavelsyra; antioxidantsalter, såsom hypokloritlösning, havsvatten och andra oxidanter. |
|
Titan |
Resistent mot havsvatten, olika klorider, hypokloriter, oxiderande syror (inklusive nitrosonsyra), organiska syror, alkali, etc.; |
|
Tantal |
Bra korrosionsbeständiga egenskaper, liknande glas; det kunde nästan motstå alla kemiska medier (inklusive kokande saltsyra, salpetersyra och svavelsyra under 175C), men inte fluorvätesyra, stark svavelsyra och alkali. |
|
Rostfritt stål belagt med volframkarbid |
Den har stark slitstyrka och används vanligtvis i vätskor som innehåller sediment eller till och med små fasta partiklar, men den är inte resistent mot korrosion. |
5. Sensorns inre struktur:
Sensorn för den magnetiska flödesmätarsändaren består huvudsakligen av ett mätrör, ett magnetiseringssystem, en elektrod, ett hus och en kopplingsdosa.
Mätrör: Mätröret är placerat i mitten av sensorn och vätskan strömmar genom den. Den är svetsad av syrabeständiga rostfria rör och flänsar, med ett isolerande foder inuti.
Excitationssystem: Huvudsakligen sammansatt av excitationsspole och magnetiskt ok, som genererar ett fungerande magnetfält.
Elektrod: En flödessignal kommer att genereras efter att elektroden kommer i kontakt med mediet som ska mätas, så det är viktigt att välja ett lämpligt elektrodmaterial. Valet av elektrod bestäms baserat på prestandan hos mediet som ska mätas.
Skal: spelar rollen som stöd, skydd och tätning. Kopplingslåda: Den interna kopplingsplinten ligger ovanpå sensorn och ansluter sensorn till omvandlaren. Skyddsnivåer kan delas in i: IP65, IP67, IP68
6. Intern spole:
Henan Junyuan Automation Equipment Co., Ltd. använder alla koppartrådar inuti mätarkroppen, så att mätaren fungerar mer stabilt och kan säkerställa hög noggrannhet och lång livslängd även efter långvarig användning. Spolen är som visas nedan:
|
|
|

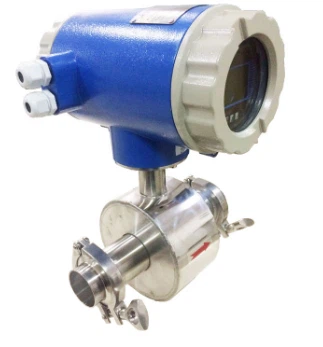

7. Våra produkter:
⑴ Enligt material: kolstål, SS304, SS316
⑵Anslutningsmetoder: klämma, gänga, fläns
⑶Beroende på typ: integrerad typ, delad typ, plug-in typ
|
|
|
|
|
|
|
|
|
8. Installationsschema på plats:
9. Kalibrering av flödesmätare:
Alla våra flödesmätare genomgår {{0}}punktskalibrering innan de lämnar fabriken för att säkerställa en noggrannhet på 0,5 %, vilket kan nå maximalt 0,2 %, och en 100 % fabrikskvalificeringsgrad .
10. Vanliga frågor:
1.F: Kan vi vara en agent för dina flödesmätareprodukter?
A: Naturligtvis, men vi behöver veta vilket land du kommer ifrån? Vilken stad, om vi inte har någon agent i ditt land eller din stad, kan du bli vår agent.
2.F: Är dina produkter mycket exakta? Är noggrannheten 0,2 %?
A: Ja. Noggrannheten för våra produkter kan nå upp till {{0}},2 %, och den normala noggrannheten är 0,5 %. Om noggrannheten är 0,2 % måste rördiametern vara under DN300,
3.F: Kan jag få prover? Vad är din MOQ i PCS?
A: Ja, vår MOQ är 1 st.
4.F: Vilka betalningsmetoder stöder du?
S: Vi stöder: TT-betalning, kreditkortsbetalning online, Western Union-betalning, gränsöverskridande RMB-betalning, LC-betalning.
5. F: Hur lång är din leveranstid?
S: Vår beräknade produktionstid för 50 st är 4 arbetsdagar. Om det finns fler, vänligen kontakta vår försäljningsagent så ger hon dig den specifika produktionstiden. Vi har samarbetat med internationella speditörer i många år. Bestäm leveransmetoden och leveranstiden baserat på din inköpskvantitet.
Kontakta oss om du har fler frågor. Alla kollegor i Henan Junyuan Automation Equipment Co., Ltd. välkomnar dina förfrågningar! ! !
